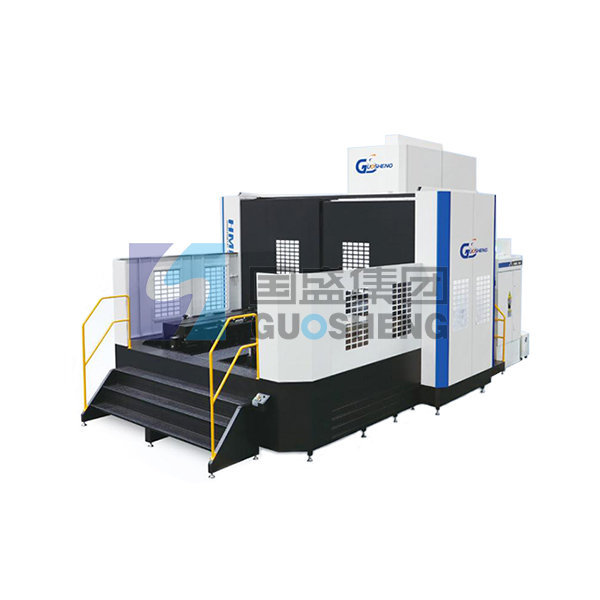

臥式加工中心在加工過程中可以自動交換刀具，可一次裝夾進行四個面的銑削、鉆孔、擴孔、鏜孔、鉸削、攻絲等多種工序。機床結構剛性強，行程大，精度高，適用于各種重切削、高精度機械加工領域，保證高效率和高精度的單件或中小批量產品的加工需求。
刀庫
自動換刀裝置由刀具庫和換刀臂組成。選刀采用最短路徑任意地址方法。大尺寸刀具的碰撞問題僅需在首次安裝時考慮一次。雙向刀具庫采用最短路徑。
|
刀庫儲存容量 |
24把刀 |
|
最大刀具直徑（mm） |
Φ105（連續） |
|
Φ200（相鄰刀位無刀） |
|
| 最大刀具重量（kg） | 15 |
| 最大刀具長度（mm） | 300 |
強大的穩定性和易維護性
排屑處理
護罩使得切屑不堆積，四螺排結構，保持加工室內清潔。
快捷而簡便的日常檢查
潤滑控制單元與氣壓單元都集中安裝在機床的操作側，便于日常維護時的檢查。
主要規格技術參數
| 機型 Machine Type |
單位 Unit |
HME50S | HME63S | HME63D | HME80S | HME80D | HME100S | HME100D | HME125S | HME125D | ||||
| 工作臺 Worktable | ||||||||||||||
|
工作臺尺寸 Worktable size (lengthxwidth) |
mm | 500x500 | 630x630 | 630x630 | 800x800 | 800x800 | 1000x1000 | 1000x1000 | 1250x1250 | 1250x1250 | ||||
|
工作臺承重 Worktable load capacity |
kg | 800 | 1200 | 1000 | 2000 | 1500 | 3000 | 2500 | 5000 | 3000 | ||||
|
定位精度(1°/0.001) Positioning accuracy( 1°/0.001°) |
sec | 10/15 | 10/15 | 10/15 | 10/15 | 10/15 | 10/15 | 10/15 | 10/15 | 10/15 | ||||
|
重復定位精度(1°/0.001) Repeated positioning accuracy(1°/0.001°） |
sec | ±2/±3 | ±2/±3 | ±2/±3 | ±2/±3 | ±2/±3 | ±2/±3 | ±2/±3 | ±2/±3 | ±2/±3 | ||||
| 加工范圍 Processing range | ||||||||||||||
|
三軸行程X/Y/Z Triaxial itinerary X/Y/Z |
mm | 1000x770x900 | 1000x770x900 | 1000x770x900 | 1300x1000x1000 | 1300x1000x1000 | 1300x1000x1000 | 1300x1000x1000 | 2100x1600x1500 | 2100x1600x1500 | ||||
|
主軸端面至工作臺中心距離 Distance from spindle nose to table surface |
mm | 225-1125 | 175-1075 | 175-1075 | 200-1200 | 200-1200 | 200-1200 | 200-1200 | 350-1850 | 350-1850 | ||||
|
主軸中心線至工作臺面距離 Distance from spindle center to table surface |
mm | 110-880 | 110-880 | 110-880 | 150-1150 | 150-1150 | 150-1150 | 150-1150 | 100-1700 | 100-1700 | ||||
|
最大回轉直徑 Maximum turning diameter |
mm | 1200 | 1400 | 1400 | 1600 | 1600 | 1600 | 1600 | 2000 | 2000 | ||||
| 主軸 Spindle | ||||||||||||||
|
刀柄規格 Tool holder specification |
BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | |||||
|
主軸轉速 Spindle speed |
r/min | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | ||||
|
主電機功率 Main motor power |
kW | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 22/26 | 22/26 | ||||
| 驅動進給 Drive feed | ||||||||||||||
|
快速進給速度(X/Y/Z) Fast feed speed(X/Y/Z) |
m/min | 24/20/24 | 24/20/24 | 24/20/24 | 24/20/20 | 24/20/20 | 24/20/20 | 24/20/20 | 15/15/12 | 15/15/12 | ||||
|
快速進給速度(B) Fast feed speed(B) |
r/min | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||||
| 刀庫 Tool magazine | ||||||||||||||
|
刀庫容量 Tool magazine capacity |
把 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 40 | 40 | ||||
|
最大刀具直徑 Maximum tool diameter |
mm | Φ105 | Φ105 | Φ105 | Φ105 | Φ105 | Φ105 | Φ105 | Φ125 | ф125 | ||||
|
最大刀具長度 Maximum tool length |
mm | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 500 | 500 | ||||
|
最大刀具重量 Maximum tool weight |
kg | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | ||||
|
換刀時間 Tool changing time |
sec | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 3.8 | 12 | 12 | ||||
| 精度 Precision | ||||||||||||||
|
定位精度(X/Y/Z) Repeated positioning accuracy(X/Y/Z) |
mm | 0.01 | 0.01 | 0.01 | 0.012 | 0.012 | 0.012 | 0.012 | 0.015 | 0.015 | ||||
|
重復定位精度(X/Y/Z) Repeated positioning accuracy(X/Y/Z) |
mm | 0.006 | 0.006 | 0.006 | 0.008 | 0.008 | 0.008 | 0.008 | 0.01 | 0.01 | ||||
| 氣源 Air supply | ||||||||||||||
|
氣源壓力 Air supply pressure |
bar | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | 6-8 | ||||
|
氣源流量 Air pressure flux |
L/min | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 35 | 35 | ||||
| 其他 Other | ||||||||||||||
|
機床重量 Machine tool weight |
kg | 12000 | 12500 | 15500 | 17000 | 22000 | 17500 | 22500 | 24000 | 34000 | ||||
|
電源總容量 Total power capacity |
KVA | 35 | 35 | 35 | 45 | 45 | 45 | 45 | 65 | 65 | ||||
|
外形尺寸 Outline size |
mm | 4720x3430x3350 | 4720x3430x3350 | 6050x4150x3520 | 5300x4000x3700 | 7000x5700x4000 | 5300x4000x3700 | 7000x5700x4000 | 6650x5500x4500 | 10500x5600x4900 | ||||
可選配置

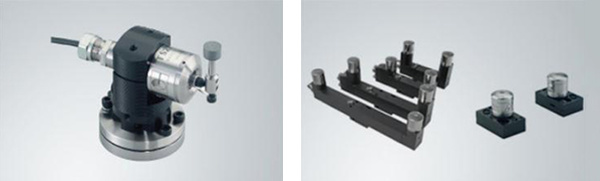

自動刀具測量
由于可以自動檢測工具損壞、磨損度及偏移值，能夠提高作業便利性。
自動工件測量
通過儀器裝置(TOUCH SENSOR)和工件間的接觸信號，測量工件的加工基準后自動設置基本坐標系的坐標值。

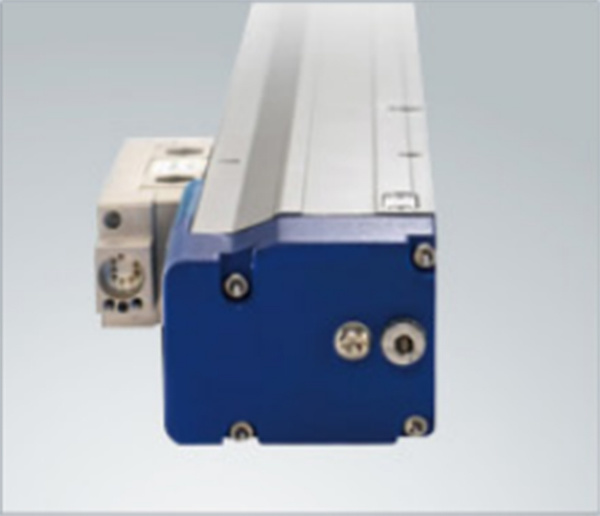

光柵尺
采用光柵尺，提高位置的精確度，而且滾珠螺桿的抗熱變形性強，可以加工更精密的產品。
應用實例
免責聲明
該樣本所有產品規格參數本公司有變更設計之權利，若有更改，恕不另行通知。由于印刷限制，樣本所反應圖片色彩與真實產品、車間有少許偏差，還請見諒。歡迎來公司實地考察參觀。
版權聲明
未經國盛集團事先授權，嚴格禁止分發或重新復制該樣本任何文字數據及圖片。
